Moduly
Postavte si síťové zařízení přesně podle toho, co od něj očekáváte. Když se vaše potřeby v budoucnu změní, jednoduše jen pořídíte chybějící článek.

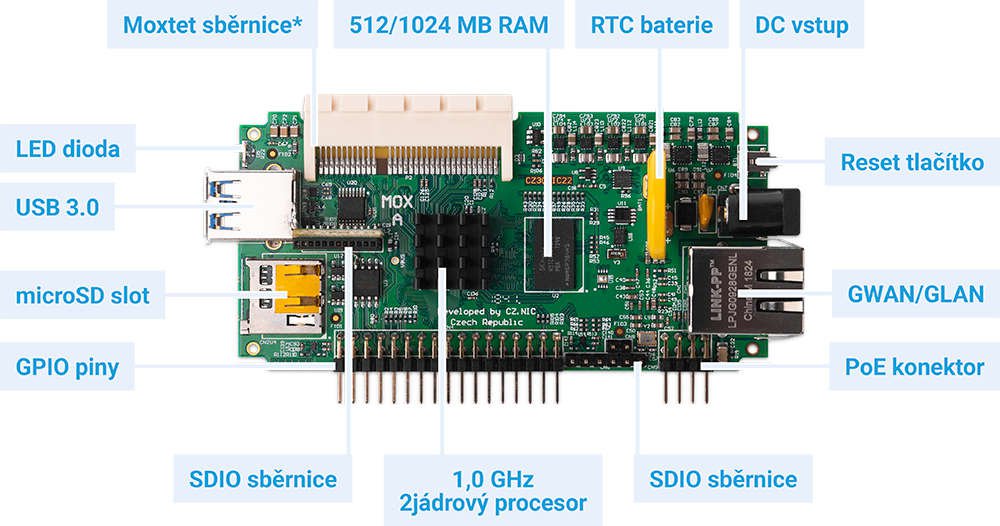

MOX A (Basic)
Marvell Armada 3720 1 GHz dual core, 512 / 1024 MB DDR3 RAM, GWAN/GLAN, 1× USB 3.0, 1× slot microSD
* Systémová sběrnice Moxtet slouží k propojení rozšiřujících modulů s modulem MOX A.
MOX A se vyrábí ve dvou variantách – 512 MB RAM a 1024 MB RAM. První z nich je obsažena v sestavách MOX Pocket Wi‐Fi, Power Wi‐Fi a Classic, druhá pak v sestavě MOX Start, která je výchozím bodem pro vlastní síťové řešení složené z komponent Turris MOX.
Modul MOX A je standardně dodáván pouze jako součást hotových sestav, tj. včetně zdroje, microSD karty a plastového šasi. Dodávky samostatného modulu MOX A řešíme individuálně a pouze ve větších sériích.
MOX B (Extension)
1× mPCIe slot, 1× SIM slot
Modul MOX B umožňuje vaši sestavu rozšířit o další hardware. Naleznete na něm mPCIe slot pro kompatibilní Wi-Fi kartu, řadič disků či LTE modem. Pokud se rozhodnete použít LTE modem, bude se vám hodit slot na SIM kartu, kterým je MOX B také vybaven.
- Průchozí SGMII

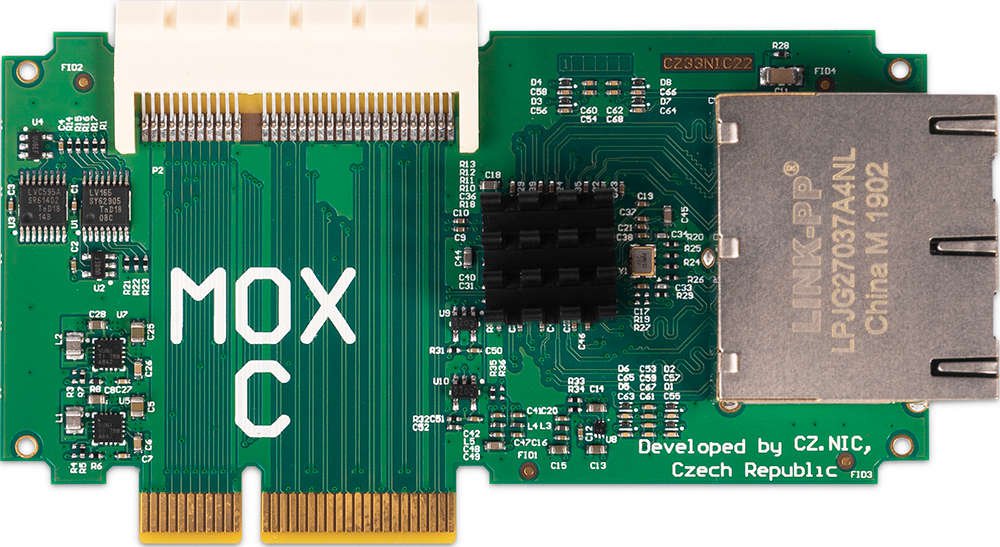

MOX C (Ethernet)
4× GLAN port (RJ-45)
Modul MOX C obsahuje čtyřportový managovatelný switch pro gigabitový ethernet.
- Průchozí PCIe

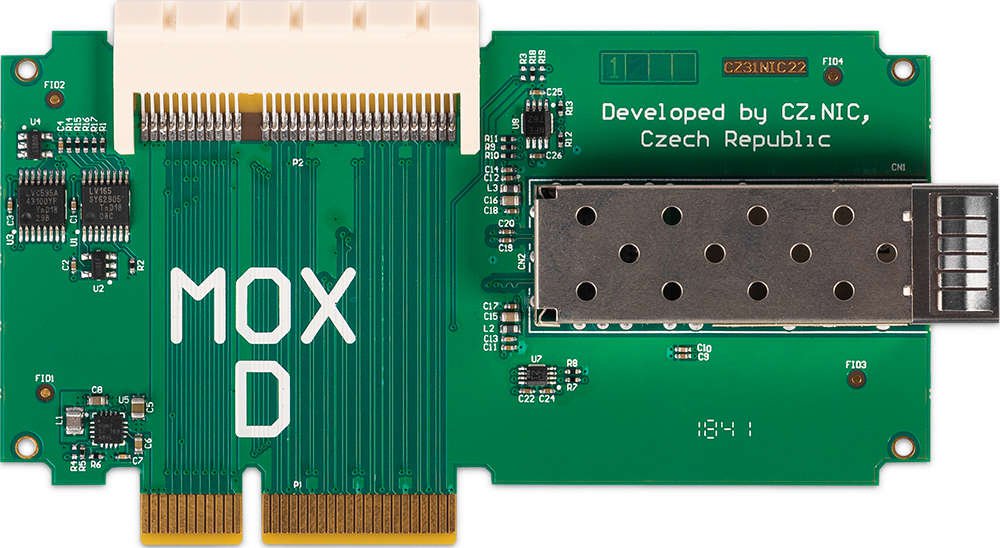

MOX D (SFP)
1× SFP WAN port až 2,5 Gbps
Modul MOX D obsahuje SFP konektor pro optické připojení (o rychlosti až 2,5 Gbps) či kompatibilní adaptéry.
- Průchozí PCIe

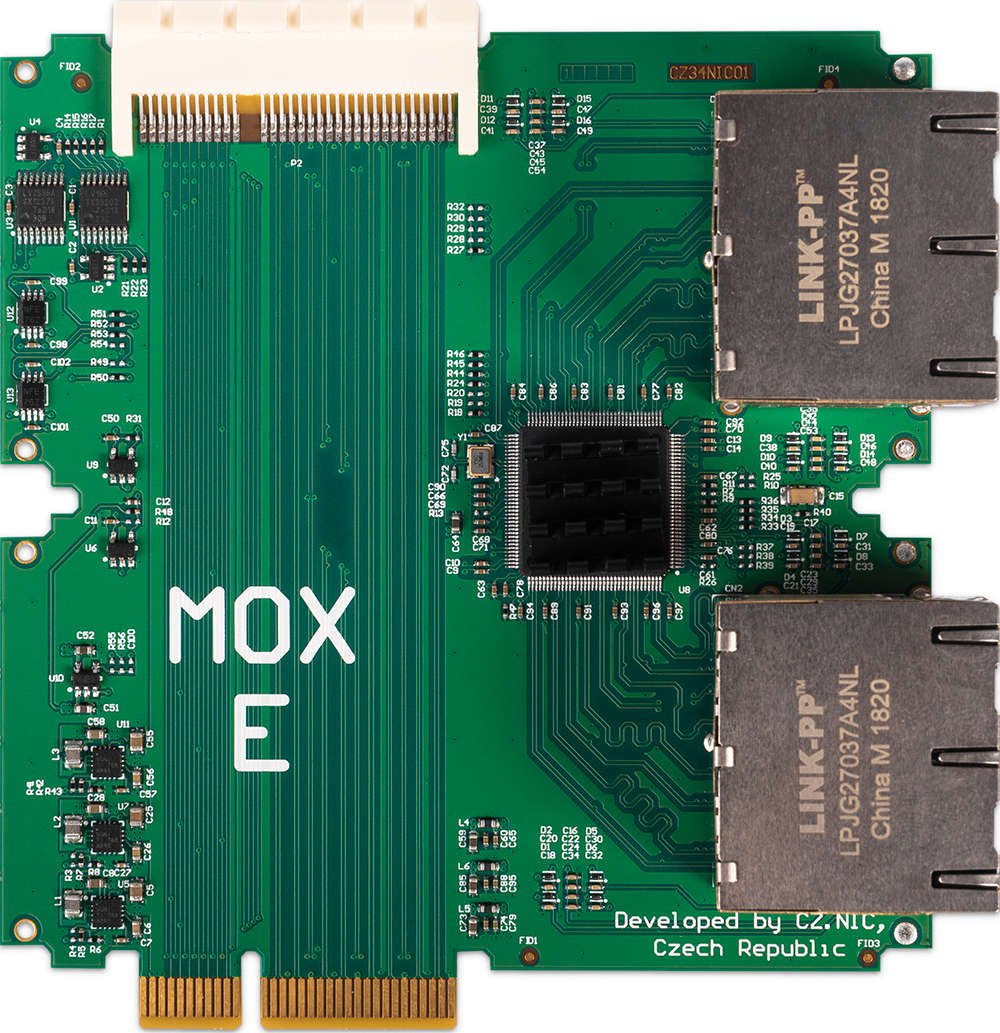

MOX E (Super Ethernet)
8× GLAN port (RJ-45)
Modul MOX E je ideální volbou, pokud ve své sestavě potřebujete více ethernetových portů k připojení dalších zařízení do sítě. Má dvojnásobnou šířku (v porovnání s ostatními) a obsahuje osmiportový managovatelný switch pro gigabitový ethernet.
Oproti modulu MOX C není v modulu MOX E sběrnice SGMII ukončena a je možné zapojit až tři tyto moduly za sebe.
- Průchozí SGMII
- Průchozí PCIe

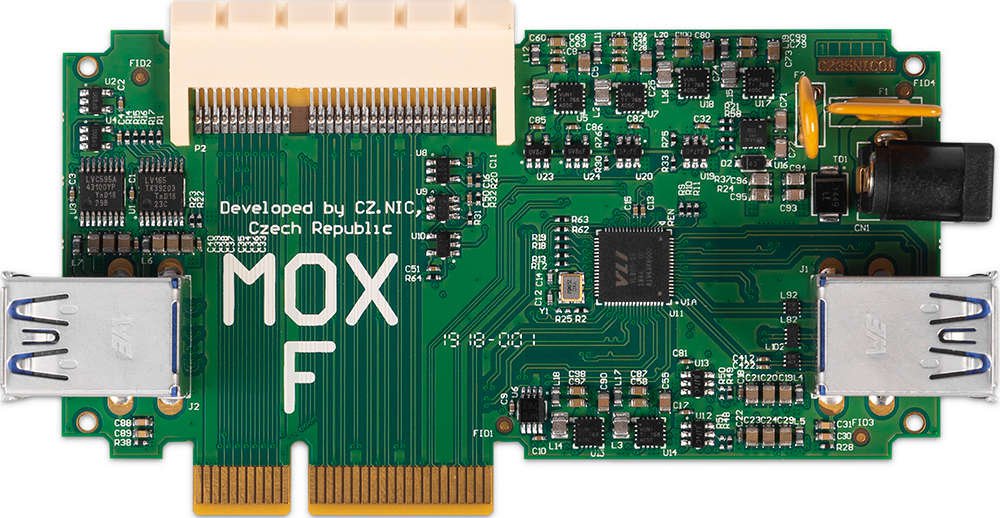

MOX F (USB)
4× USB 3.0 port (až 5 Gbps)
Modul MOX F rozšiřuje vaši sestavu o další USB 3.0 porty s přenosovou rychlostí až 5 Gbps, které můžete použít k připojení externích disků, televizních tunerů či dalších zařízení.
- Průchozí SGMII

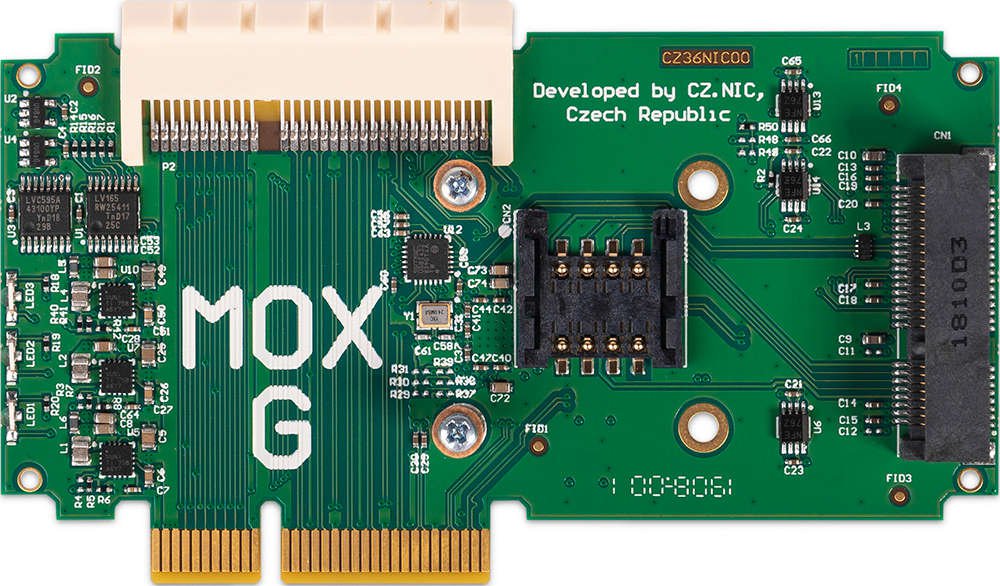

MOX G (Super Extension)
1× mPCIe slot, 1× SIM slot
Modul MOX G s mPCIe slotem umožňuje připojit kompatibilní Wi‐Fi kartu pro výrazně vyšší rychlost než SDIO (doporučujeme originální MOX Wi-Fi add-on mPCIe). Také je vybaven slotem na SIM kartu pro všechny, kteří uvažují o použití mPCIe LTE modemu.
MOX G má stejné vlastnosti jako MOX B, a navíc průchozí PCIe sběrnici, díky čemuž může být v sestavě zároveň právě s MOX B nebo MOX F.
- Průchozí SGMII
- Průchozí PCIe

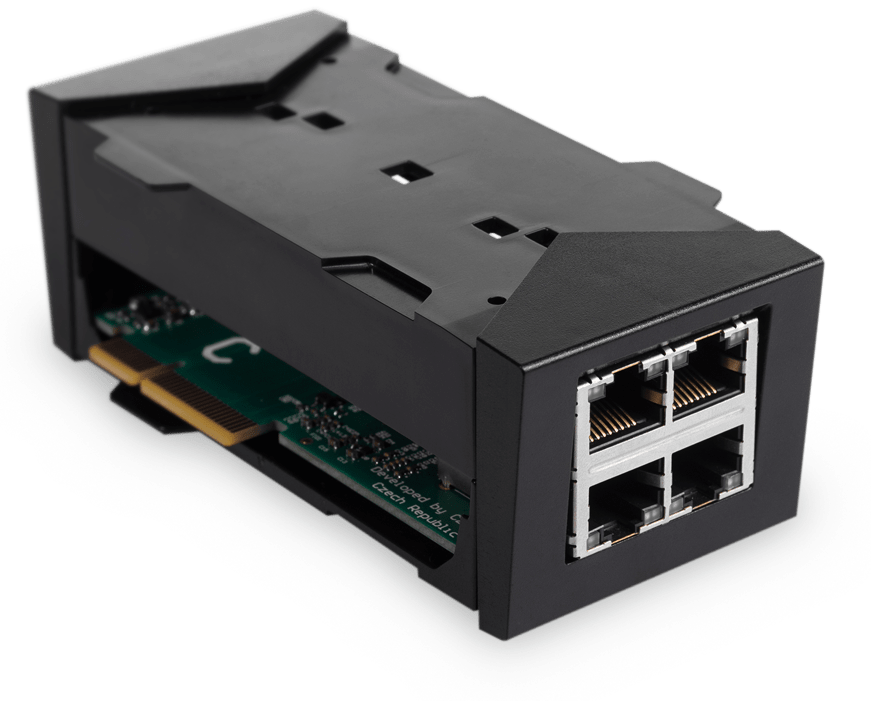

Všechny moduly jsou dodávány v plastovém šasi.
MOX B (Extension) | MOX C (Ethernet) | MOX D (SFP) | MOX E (Super Ethernet) | MOX F (USB) | MOX G (Super Extension) | |
|---|---|---|---|---|---|---|
| WAN port (až 2,5 Gbps SFP) | - | - |  | - | - | - |
| LAN port 10/100/1000 Mbps (RJ-45) | - | 4× | - | 8× | - | - |
| USB 3.0 (až 5 Gbps) | - | - | - | - | 4× | - |
| mPCle slot | | - | - | - | - | |
| SIM slot | | - | - | - | - | |
| Průchodnost signálu SGMII | | - | - | | | |
| Průchodnost signálu PCle | - | | | | - | |
| Rozměry bez šasi Š × H × V (mm) | 100×61×14 | 105×61×30 | 106×61×14 | 105×113×30 | 110×61×19 | 100×61×14 |
| Rozměry s šasi Š × H × V (mm) | 114×61×45 | 114×61×45 | 114×61×45 | 114×112×45 | 114×61×45 | 114×61×45 |
| Hmotnost bez šasi (g) | 34 | 60 | 34 | 138 | 54 | 34 |
| Hmotnost s šasi (g) | 74 | 100 | 74 | 218 | 94 | 74 |
| Provozní teplota | 0 až 40 °C (40 až 104 °F) | |||||
| Relativní vlhkost | 10 až 90 % | |||||
| Záruka | 2 roky | |||||
| Rozšiřitelnost o další MOX moduly | 1 × 64 pin konektor | |||||
K modulům MOX B (Extension) a MOX G (Super Extension) doporučujeme originální MOX Wi-Fi add-on (mPCIe), který byl testován společně se zařízením. Lze použít i jiné Wi-Fi karty, u kterých ovšem negarantujeme správnou funkčnost.
